パルテム・フローリング工法
複合管（下水道本管、農業用水など）／製管工法
パルテム・フローリング工法は、既設管きょ内で組み立てた銅製リングに高密度ポリエチレン製のかん合部材と表面部材を組み付け、既設管きょとポリエチレン製部材との間に充填材を注入することにより既設管きょを更生する製管工法です。既設管きょ内に構成された更生管は、既設管きょと更生材が一体になった複合管となります。
特長
高強度及び自立管
大口径の対応
管内水替え併用施工
特殊部（曲線及び屈曲等）の
施工対応
施工対応
仕様
| 項目 | 標準適用範囲 | 備考 |
|---|---|---|
| 管種 | 鉄筋コンクリート管きょ | 無筋コンクリート、石積みなど適用可能 |
| 口径 | 円形：φ800〜3,000mm 非円形：短辺 800mm以上 長辺 5,0000mm以下 |
施工実績：φ6,000mm |
| 管の延長 | 制限なし | 施工実績：750m |
| 断面形状 | 円形、馬蹄形、短形、門形など | 開水路、卵形なども可能 |
| 継ぎ手の隙間 | 200mm以下 | |
| 曲率半径 | 3.6m以上（内法） | 施工実績：0.9m（φ1,000mm） |

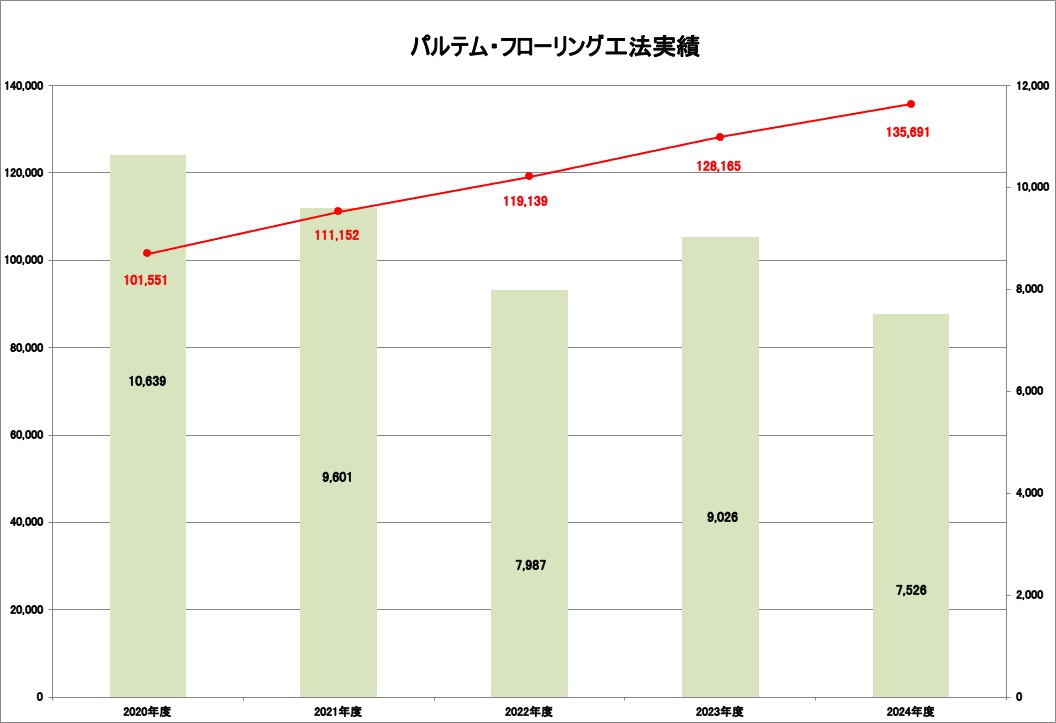

年度別実績
施工工程

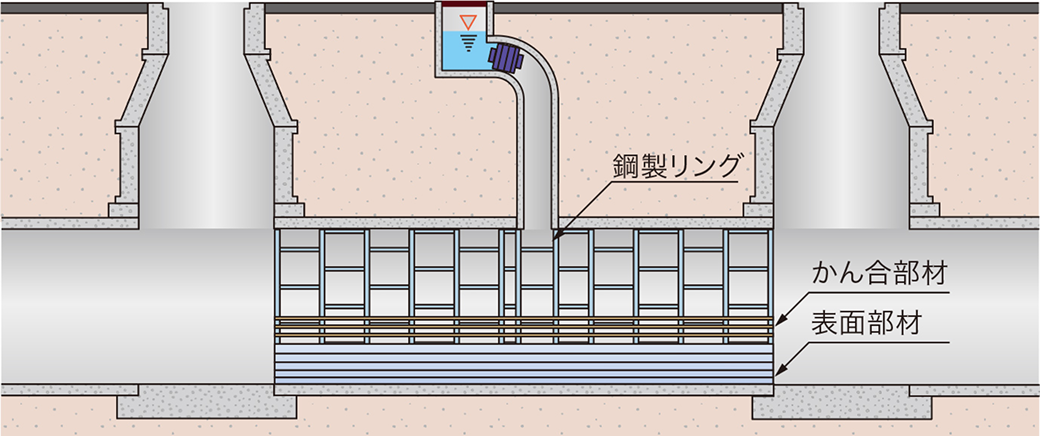

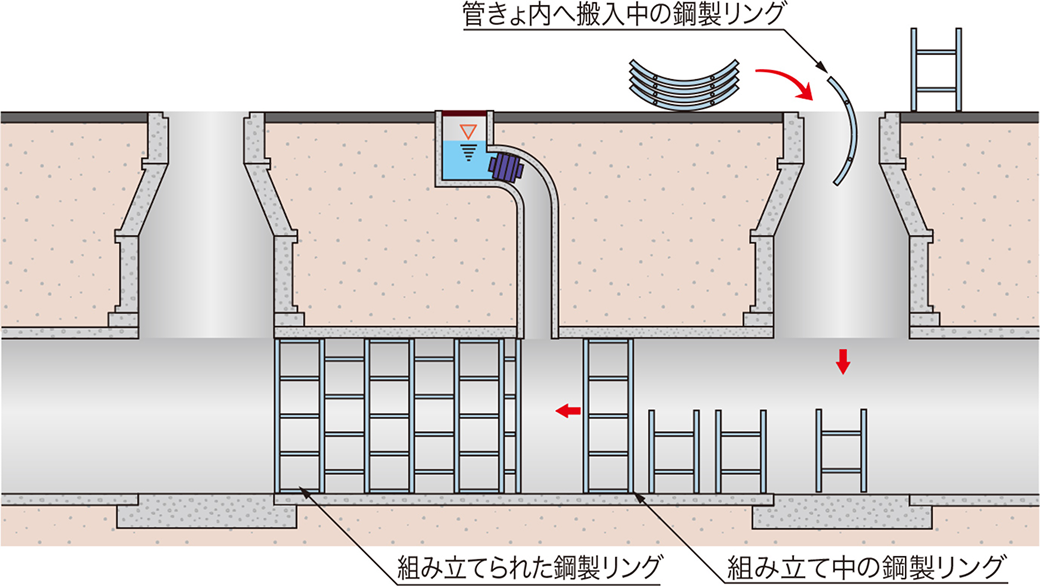

1.鋼製リング組立工程
分割された鋼製リングを分水工などから運び入れ、ボルト結合により鋼製リングを組立てます。
2.かん合部材、表面部材組付工程
かん合部材、表面部材を分水工などから運び入れ、鋼製リングに組付けます。

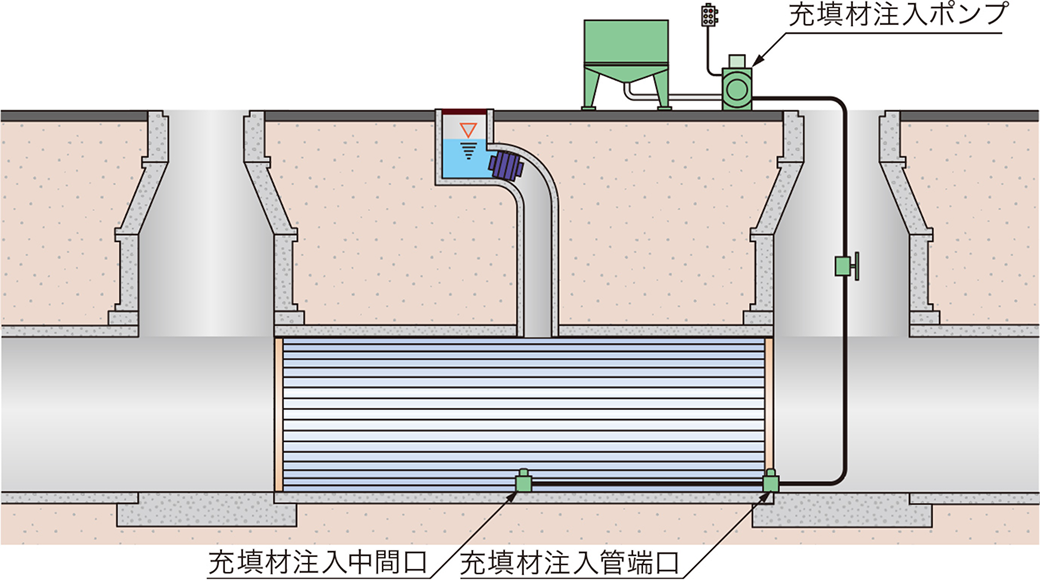

3.充填工程
既設管きょと表面部材との間に高流動・高強度な充填材を注入します。
