パルテム SZ工法

本管改築方法

二層構造管に対応 自立管・二層構造管/形成工法

パルテムSZ工法ビデオ SZ建築技術審査証明書
PLAY DOWNLOAD
WMVムービーファイル
新しいウィンドウで開きます
PDFファイル (438 Kbyte)

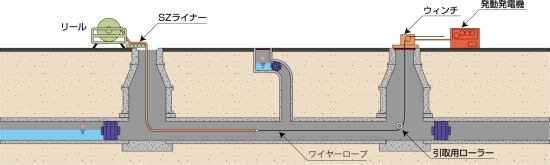

1.引込行程

ウインチでSZライナーを下水道管内に引き込みます

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得


2.拡張・加熱行程

SZライナーの端部にSZシーラーを取付け、空気圧によりSZライナーを管内に圧着させます。圧縮空気を蒸気に置換することによってSZライナーを硬化させます。

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得

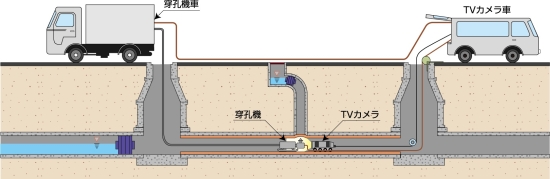

3.穿孔行程

SZパイプでふさがれた取付管孔を穿孔機で穿孔します。

このページのコンテンツには、Adobe Flash Player の最新バージョンが必要です。

Adobe Flash Player を取得
